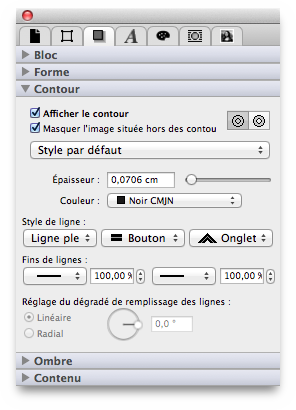

Inspecteur de contour

Afficher le contour

Lorsque vous cochez cette case, le contour du bloc le contour du bloc est tracé. Cette case n'est pas activée avec certains types de bloc (comme les blocs Texte par exemple) mais peut être modifiée à tout instant par la suite. Le tracé de la forme en elle-même dépend des réglages définis dans la rubrique Forme de l'inspecteur de bloc.

Masquer l'image en dehors des contours du bloc

Cette case est très importante dans la mesure où elle permet d'activer le très pratique mode de masquage d'iCalamus. Le contour du bloc ne sera utilisé que comme un masque lorsque cette case est cochée. Si la forme comporte plusieurs tracés, vous pouvez définir si le masque intérieur doit également être utilisé.

Si l'objet comporte deux tracés vectoriels, le sélecteur situé à l'extrême droite définit si le tracé intérieur doit également être utilisé comme un masque, en obturant l'arrière-plan, ou s'il doit être tracé comme une ligne.

Épaisseur du contour

Définissez ici l'épaisseur du contour en saisissant une valeur numérique ou en déplaçant le curseur.

Style de ligne

Dans la partie extrême gauche vous définissez le type de tracé de la ligne elle même. Vous avez les choix entre différents styles  plein, pointé, tireté ou combinant les différents styles élémentaires.

Le menu local situé à sa droite définit la forme du tracé aux extrémités des lignes.

Le menu local suivant définit la forme à donner aux angles. Il existe trois types de forme d'angle : onglet, arrondi et biseau.

Des fins de lignes

Vous pouvez attribuer différents symboles de début ou de fin de ligne, pour dessiner des flèches ou des présentations techniques, par exemple.

Définissez la taille et le type du début de ligne dans la section de gauche, et faites de même pour la fin de ligne dans la section de droite.

Réglage du dégradé de remplissage de ligne

Ce groupe de paramètre n'est accessible que si vous avez attribué une couleur dégradée comme couleur de contour (dans l'inspecteur de couleur). Vous pouvez ensuite définir comment doit être affiché le dégradé sur le contour. Vous pouvez également définir un angle de rotation au dégradé, tout comme choisir entre un tracé linéaire ou radial du dégradé.
