Nouvel objet Ligne

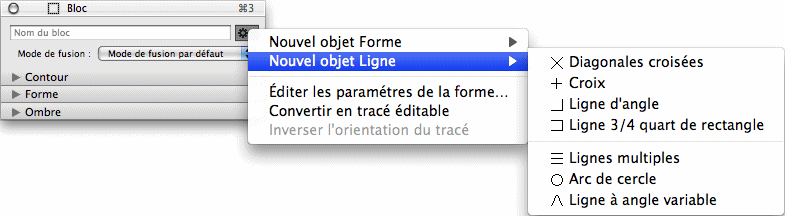

Vous pouvez également utiliser l'outil Ligne pour créer un bloc Ligne, rappelez-vous que les lignes sont aussi des formes. Les blocs Ligne dans iCalamus ne doivent pas conserver leur contenu – vous pouvez facilement les modifier à tout moment. Sélectionnez simplement l'élément 'Nouvel objet Ligne' dans le menu action' puis sélectionnez l'une des lignes proposées.

Le premier groupe de lignes propose des lignes de base qui ne peuvent pas être modifiées. Le second groupe propose des lignes 'dynamiques' qui peuvent être modifiées par l'utilisateur. Toutes les lignes sont détaillées ci-dessous.

Il n'y a pas grand chose à dire sur les quatre premières formes de ligne. Utilisez-les, ajoutez des symboles aux lignes (comme des flèches ou des bulles d'aide), utilisez différents tracés, des couleurs et des ombres selon vos besoins.

Remarque : Les lignes sont aussi des formes vectorielles, elles n'ont pas une forme, il n'est donc pas nécessaire de cocher/décocher la case Afficher la forme dans l'inspecteur Bloc.

Diagonales croisées


Croix


Ligne d'angle


Ligne 3/4 de rectangle

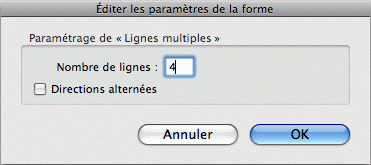

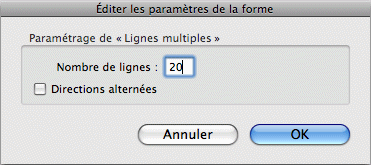

Lignes multiples

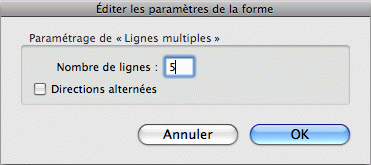

La forme Ligne semble relativement simple, mais elle est en fait très puissante. Augmentez le nombre de lignes par défaut de 3 à 5 – et vous obtenez un bloc parfait représentant une portée musicale.

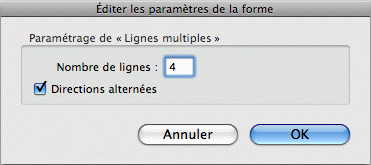

Mais les lignes multiples peuvent offrir d'autres possibilités comme celles obtenues en utilisant différentes fins de ligne et en cochant la fonction Direction alternée comme celles obtenues ci-dessous.

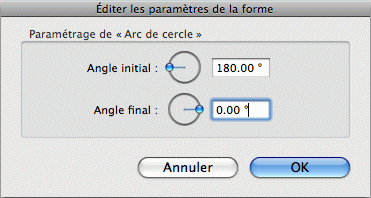

Ligne d'arc de cercle

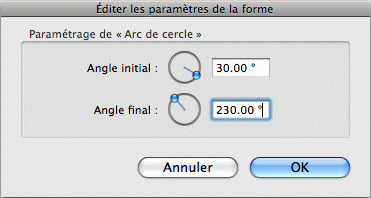

Un cercle complet est un arc de cercle particulier. Un arc de cercle est défini par un angle de départ et un angle de fin. Ils constituent la forme externe du cercle.

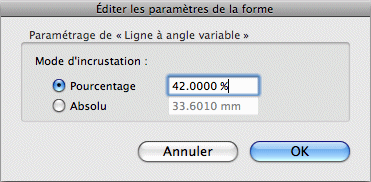

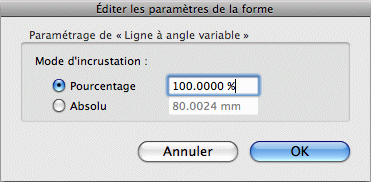

Ligne à angle variable

Cette ligne forme un toit mais elle peut être paramétrée comme vous le souhaitez. Rappelez-vous que vous pouvez permuter l'orientation de ce toit verticalement ou horizontalement (dans l'inspecteur Géométrie) pour obtenir d'autres variantes.
