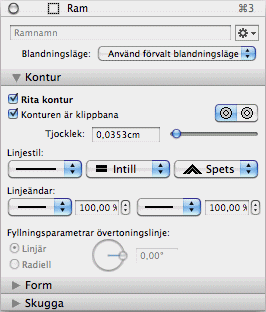

Ramkant

Rita kant

Rita upp ramkanten genom att markera kryssrutan. Färgen på kanten bestäms av 'kant'-väljaren i färggranskaren. Detta alternativ aktiveras inte direkt i flera typer av ramar (som textramar), men kan ändras när som helst.
Om ramen också ska fyllas beror på inställningarna i avdelningen Form i ramgranskaren.

Kanten är klippbana

Aktiverar de effektfulla maskeringsfunktionerna i iCalamus. Kanten på en ram används endast som en mask när kryssrutan är markerad. Om det finns mer än en bana i formen går det att ange en inre mask som också ska användas.
Om objekt har två vektorbanor bestämmer väljaren till höger om den inre banan också ska användas som en mask, och täcka bakgrunden, eller om den ska ritas upp som en linje.

Kanttjocklek

Ange hur tjock kanten ska vara genom att ange ett numeriskt värde eller flytta skjutreglaget.

Linjestil

Ange stilen på hur linjen ska ritas upp i menyn till vänster. Välj mellan olika stilar som 'solid', 'punktad', 'streckad' eller kombinerade linjestilar.
Menyn till höger om linjestilsmenyn anger hur linjeändarna ska ritas upp.
Följande meny anger hur linjehörn ska ritas upp. Det finns tre olika typer: spets, rund och avfasad.

Linjeändar

Det går att använda olika symboler till en linjes början och slut, till exempel till pilar eller tekniska översikter.
Det går att ange linjestartsymbolens storlek och typ till vänster, och linjeslutsymbolens storlek och typ till höger.

Fyllningsparametrar övertoningslinje

Denna parametergrupp kan endast väljas när en övertoning har valts som kantfärg (i färggranskaren). Ange här hur övertoningen ska rita upp kanten. Det går att ange en rotationsvinkel, och välja mellan en linjär eller en radiell övertoning.
