Nový tvar linky

[Tato čàst ještě nebyla přeložena.]

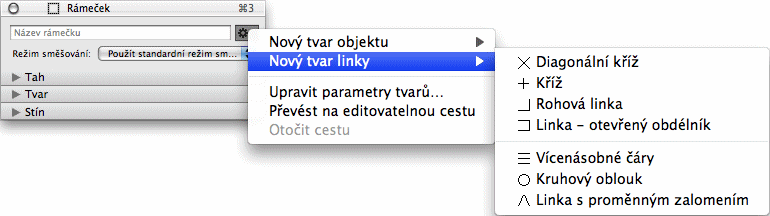

Obwohl Sie vermutlich zunächst das Linien-Werkzeug nutzen werden, um Linienrahmen zu erzeugen, denken Sie bitte daran, dass Linien ebenfalls Formen sind. Und auch Linienrahmen in iCalamus müssen ihren Inhalt nicht behalten – Sie können ihn zu jeder Zeit ganz einfach ändern. Wählen Sie im Aktion-Menü den Eintrag Neues Linien-Objekt und suchen Sie eine der angebotenen Linienformen aus.

Die erste Linien-Gruppe bietet Basis-Linien, die nicht geändert werden können. Die zweite Gruppe bietet dynamische Linienformen, die anwender-editierbare Parameter mitbringen. Alle Linienformen werden nachfolgend detailliert beschrieben.

Über die ersten vier Basis-Linienformen gibt es nicht viel zu sagen. Benutzen Sie sie, geben Sie ihnen Linienenden (z.B. Pfeilspitzen) und unterschiedliche Linienstile, Farben und Schatten, um die Linien nach Ihren Wünschen einzustellen.

Upozornění: Obwohl Linien Vektorformen sind, haben sie keine Form. Daher ist es nicht nötig, im Rahmen-Inspektor den Schalter Form zeichnen an- oder auszuschalten.

Diagonální kříž



Kříž



Rohová linka



Linka – otevřený obdélník



---

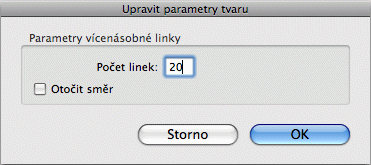

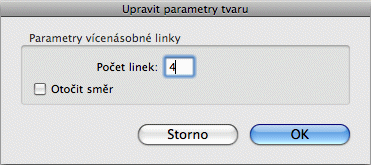

Vícenásobné čáry

Diese Linienform wirkt zunächst schlicht, aber sie ist wirklich sehr mächtig. Erhöhen Sie die Standard-Linienanzahl von 3 auf 5 – und schon haben Sie perfekte Notensystem-Linienrahmen.

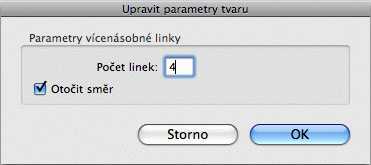

Aber die Mehrfachlinien bieten noch mehr. Wenn Sie verschiedene Linienenden nutzen, sollten Sie auch mal den Schalter Richtung abwechseln ausprobieren, wie im Beispiel gezeigt.

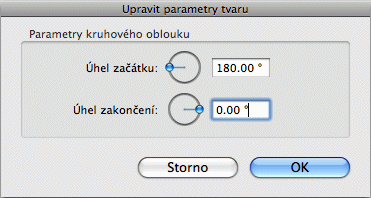

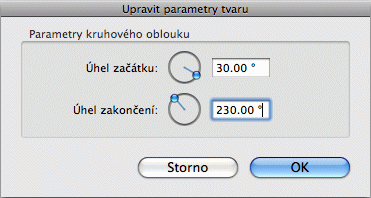

Kruhový oblouk

Ein voller Kreis ist hier nur ein Spezialfall einer Kreisbogen-Linie. Eine Kreisbogen-Linie wird durch einen Startwinkel und einen Endwinkel beschrieben. Sie beschreiben den Umriss eines Kreises.

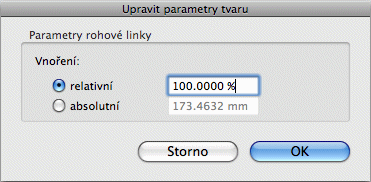

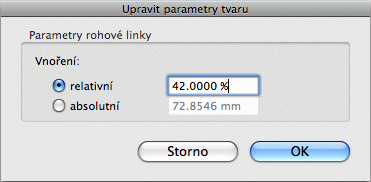

Linka z proměnným zalomením

Diese Linie formt zunächst ein Dach, aber Sie können sie nach Belieben einstellen. Denken Sie auch daran, dass Sie auch diese Dächer waagerecht oder senkrecht spiegeln können (im Geometrie-Inspektor), um weitere Formen zu erhalten.
